空气能和燃气热水器组合如何做零冷水系统？

家里同时安装了空气能热水器和燃气热水器，希望实现“即开即有热水”，应如何设计零冷水系统？

图 1空气能+燃气热水器如何智能控制做零冷水？

单独使用燃气热水器或空气能做零冷水系统的缺陷

单独使用燃气热水器作为循环中心

若仅以燃气热水器为核心构建零冷水系统，循环泵一旦启动，回水即流入燃气热水器，触发其频繁点火燃烧。这不仅导致燃气消耗大幅上升，使用成本显著增加，还会因设备反复启停而严重影响其使用寿命。

单独使用空气能热水器作为循环中心

空气能热水器虽在节能方面表现优异，但其制热能力受环境温度影响较大。在冬季或气温较低时，加热速度较慢，水箱水温可能长时间无法达到设定温度。若此时以空气能水箱作为循环中心，循环泵将因水温未达标而持续运行，不仅浪费电能，还会导致本就不高的水温在循环过程中不断散失至管道周围空间，使实际可用热水温度进一步降低，难以满足即热需求。

最佳解决方案：空气能+燃气热水器+恒尔暖自控中心

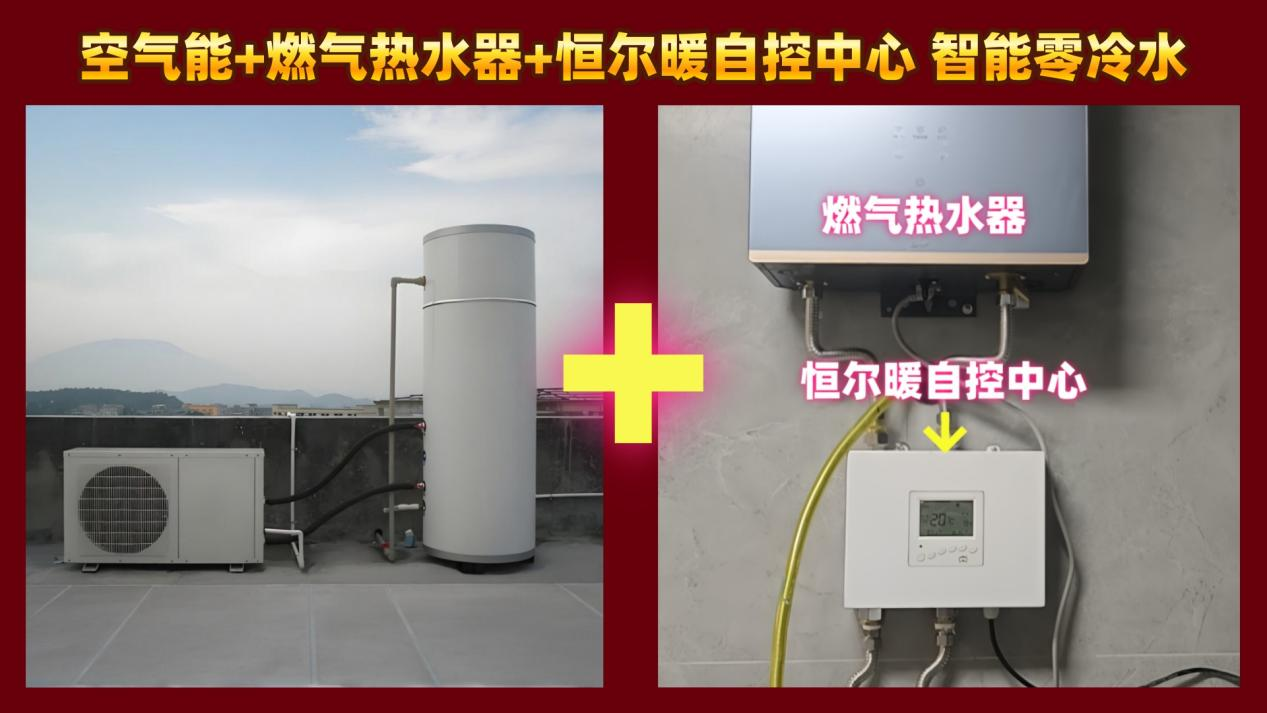

图 2空气能+燃气热水器+恒尔暖自控中心智能控制做零冷水

为解决上述问题，可采用“恒尔暖自控中心”作为智能控制核心，构建一套以空气能水箱为主要循环中心、燃气热水器作为备用热源的高效零冷水系统。

系统设计示意图

图 3空气能+燃气热水器+自控中心零冷水系统结构图

系统构成与工作原理

该系统主要由空气能热水器、燃气热水器、恒尔暖自控中心（含智能控制器、温度传感器、电动三通阀及管道）、循环泵及配套管路组成。

恒尔暖自控中心是其智能控制的核心，通过检测进水温度与设定水温的差异，自动控制水流路径：

当检测到来自空气能水箱的水温达到设定值时，水流直接流向用水点；

当水温不足时，自动将水流导向燃气热水器进行二次加热，确保出水始终符合温度要求。

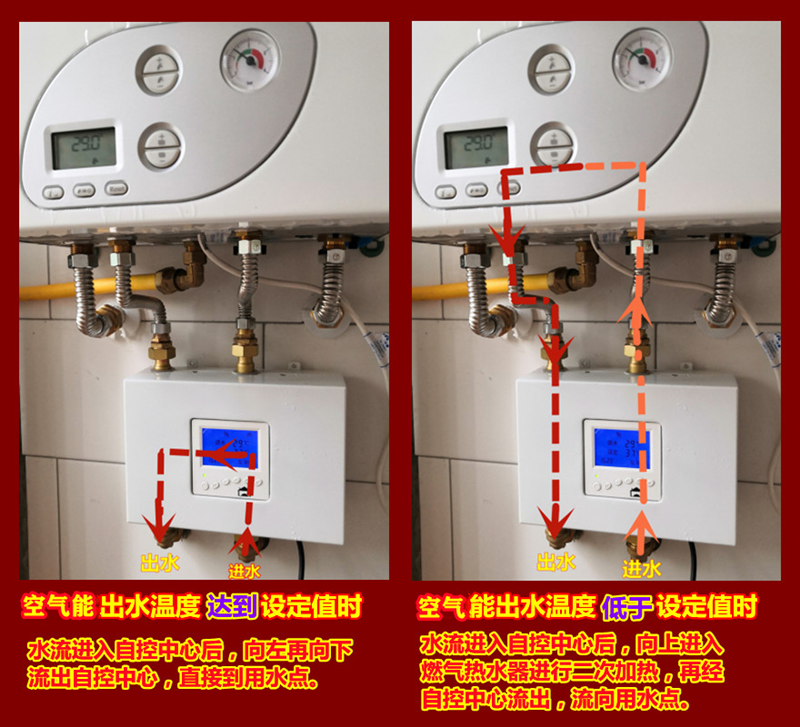

图 4恒尔暖自控中心工作原理图

系统安装流程

1、从空气能水箱出水口引管至燃气热水器处，接入恒尔暖自控中心的右下口。

2、自控中心右上口连接燃气热水器冷水入口，左上口接燃气热水器热水出口。

3、左下口接热水主管，依次连接各个用水点，直至最远端。

4、从最远端用水点继续布管（回水管）返回至空气能水箱入口处，与自来水进水通过三通合并后接入水箱。

5、在回水管与自来水合并前的管段上安装止回阀，防止冷水倒灌。

6、循环泵可安装于水箱进水口或出水口，并将其控制器的温度探头安装在回水管上。

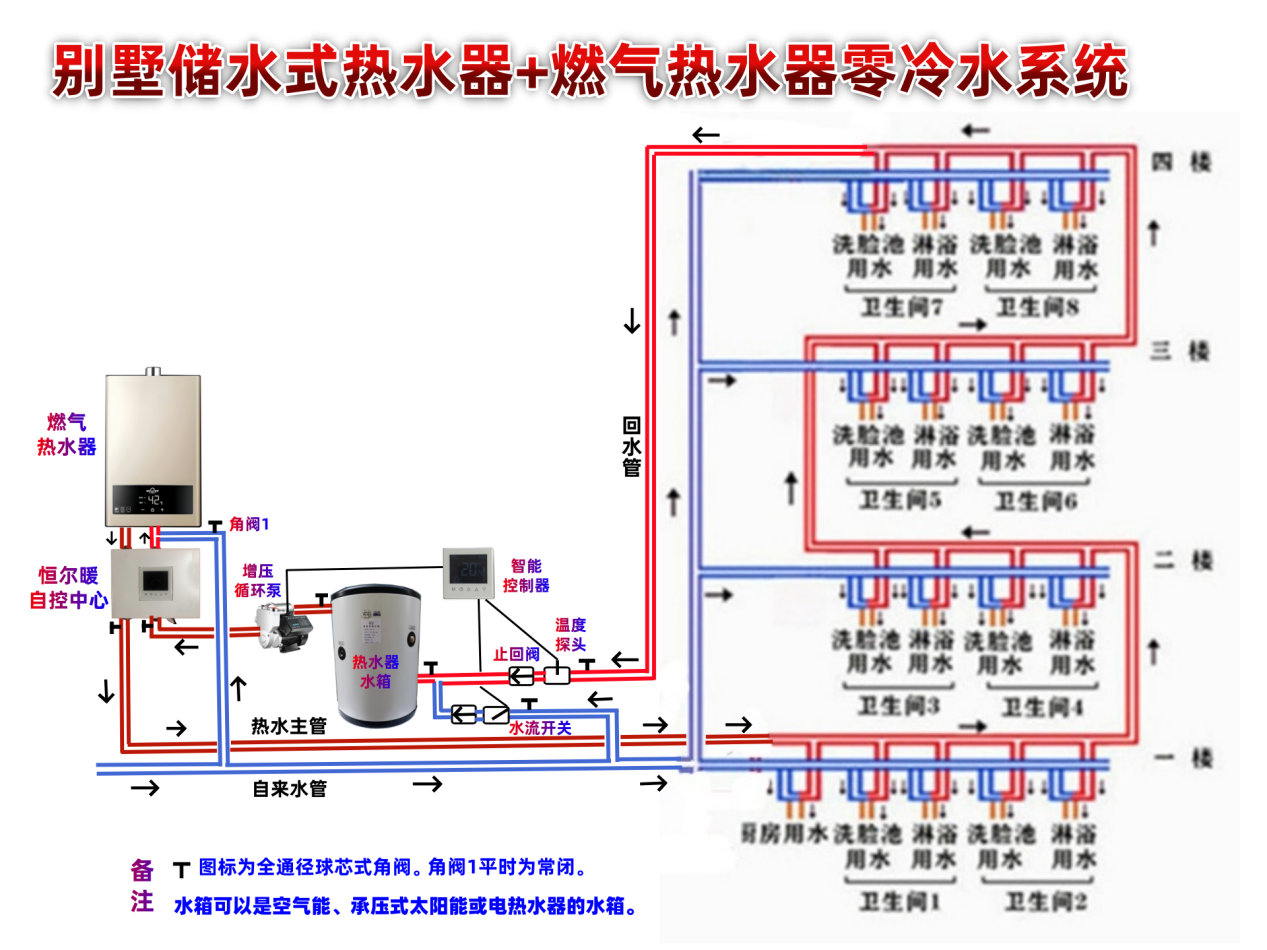

图 5别墅空气能+燃气热水器+自控中心+循环泵+智能控制套件零冷水系统他

该系统实现了以空气能为主、燃气为辅的自动运行模式，既避免了燃气热水器的频繁启动，又确保了任何情况下都能及时提供充足热水。

恒尔暖自控中心的优势功能

1. 低温防冻功能

在系统水温低于5°C时，自控中心自动启动，使水流经燃气热水器，同时循环泵运行，燃气热水器点火加热，直至水温升至10°C停止，有效防止管道冻裂。

图 6恒尔暖自控中心防冻说明图

2. 周编程定时功能

用户可设置每天最多6个时段的不同水温，例如早晚设定高温，夜间或不用水时段设定低温，实现精准节能。若循环泵也配置恒尔暖控制器，更能实现协同定时控制，最大化节能效果。

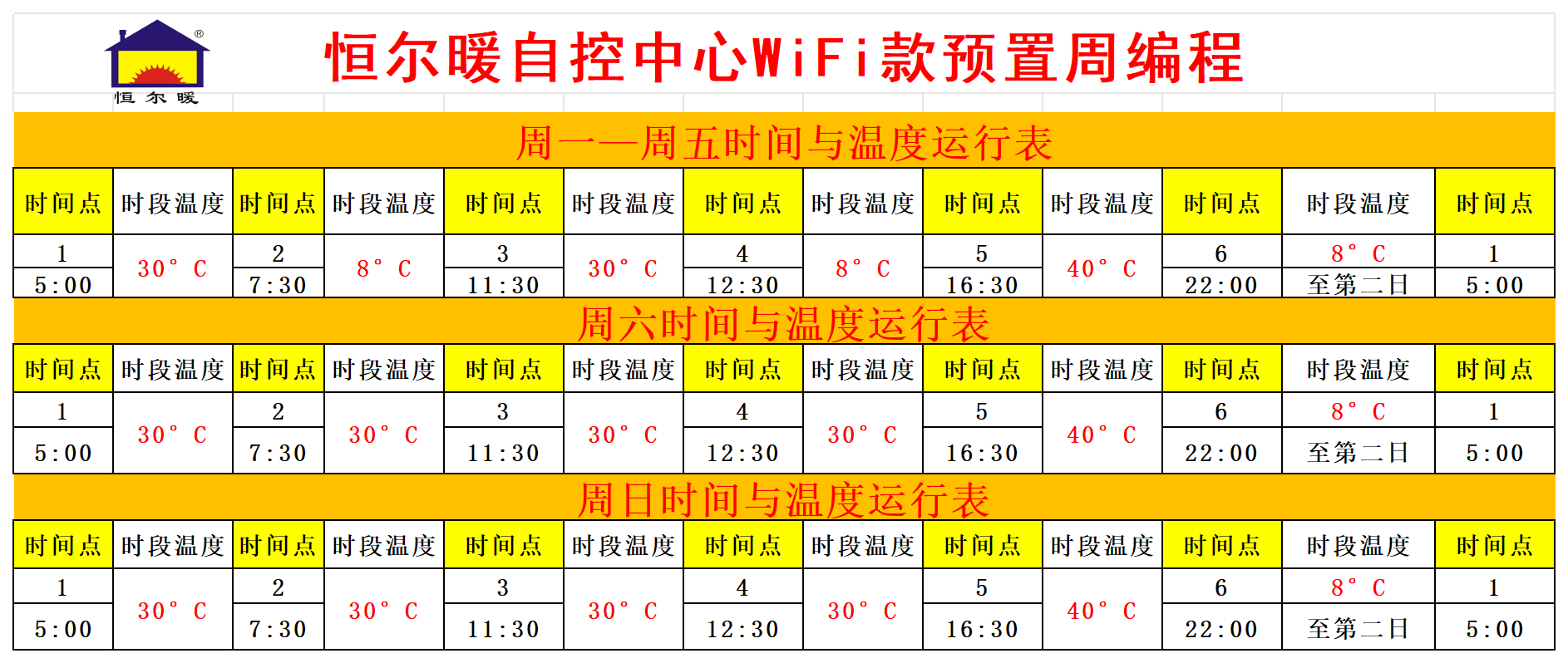

图 7恒尔暖自控中心周编程

3. 手机APP远程控制（WiFi款）

通过手机APP可实现远程开关机、水温设定、定时设置等操作，方便快捷。

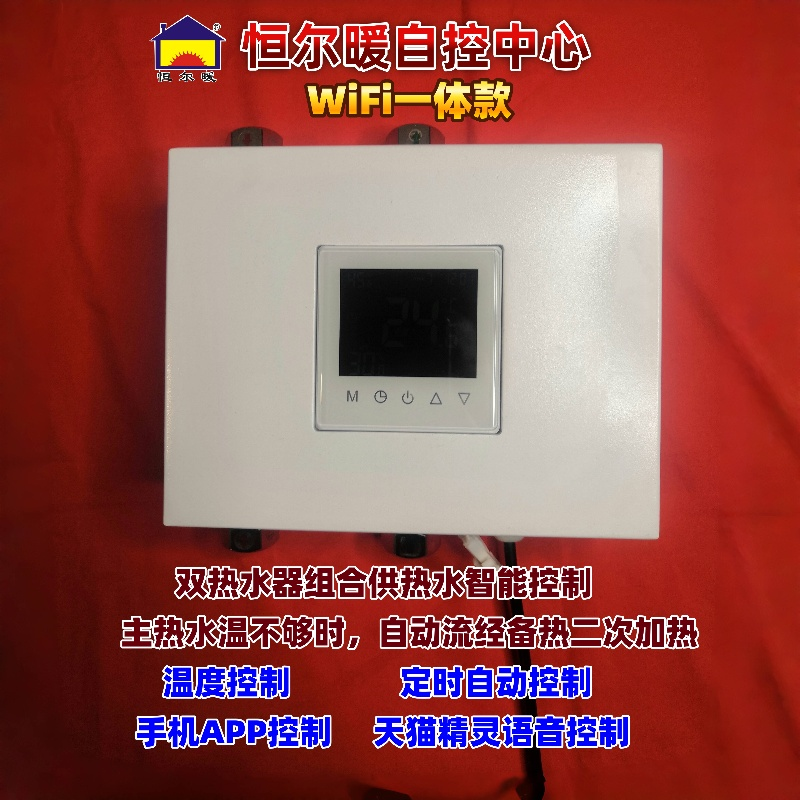

图 8恒尔暖自控中心WiFi款

4. 天猫精灵语音控制（WiFi款）

支持通过天猫精灵智能音箱进行语音控制，开关机和调温更加智能便捷。

总结

通过将空气能热水器与燃气热水器组合，并配装恒尔暖自控中心，构建以空气能为主、燃气为备的零冷水系统，不仅实现了“即开即热”的舒适体验，还充分发挥了空气能的节能优势，同时在需要时由燃气热水器快速补热，克服了单一系统的缺陷。该系统智能全自动运行，无需人工干预，是高效、节能、可靠的家用热水解决方案。
