双热水器联动热水循环系统 正确设计与安装指南

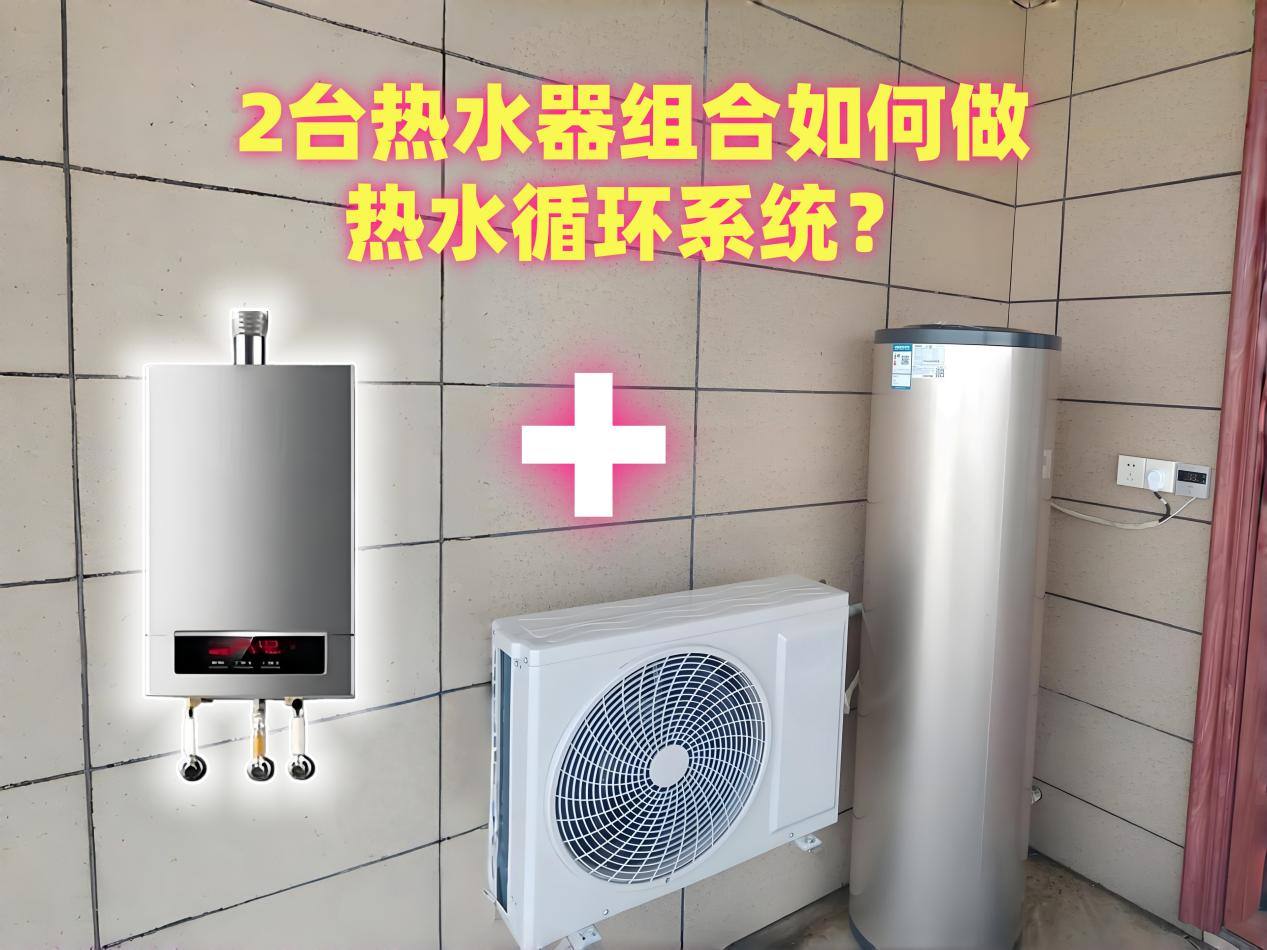

在家庭热水供应中，不少家庭会搭配空气能 / 太阳能热水器与燃气热水器使用，既利用新能源设备节能，又靠燃气热水器保障极端天气与用水高峰的热水稳定。但很多家庭在搭建热水循环系统时存在误区，不仅耗能耗气，还会缩短设备寿命。本文将详解双热水器组合的正确零冷水循环方案，实现节能、稳定、即开即热的使用效果。

一、双热水器循环系统的常见误区

多数家庭搭建循环系统时，仅简单切换两台热水器水路，或单一以某台设备为循环核心，存在明显缺陷：

1、以燃气热水器为循环中心

循环泵启动就会触发燃气热水器点火，不仅燃气消耗大幅增加，频繁启停还会损伤燃烧器与核心部件，降低设备使用寿命。

2、以空气能水箱为循环中心

若水箱内水温偏低，回水管温度无法达标，循环泵会持续空转，不仅无法预热管道冷水，还会快速拉低水箱水温，失去循环意义。

这两种方式都无法实现两台热水器的协同工作，达不到节能与舒适的平衡。

二、双热水器循环系统核心方案

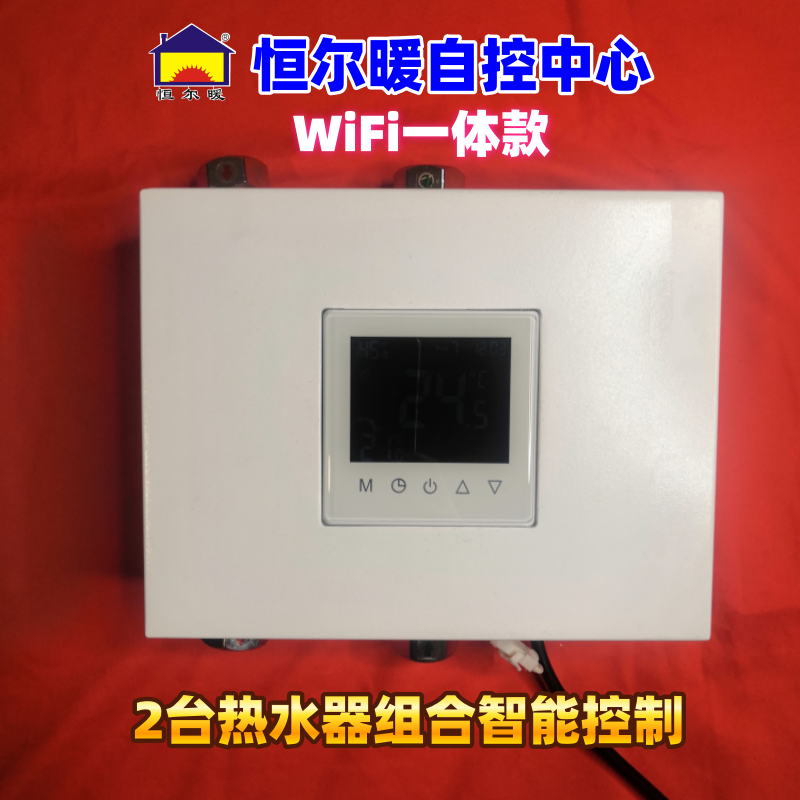

实现双热水器智能联动零冷水，核心是以空气能水箱为循环主体，搭配智能热水控制设备“恒尔暖自控中心”协调两台设备，形成自动切换、按需加热的闭环系统。

欲详细了解“恒尔暖自控中心”，可点击或复制以下链接，进入详情页查看：https://item.taobao.com/item.htm?ft=t&id=966925655711

系统核心逻辑

回水最终回流至空气能水箱，自控中心实时监测水箱出水温度，自动判断是否需要燃气热水器二次加热，既优先用节能的空气能，又避免水温不足的问题。

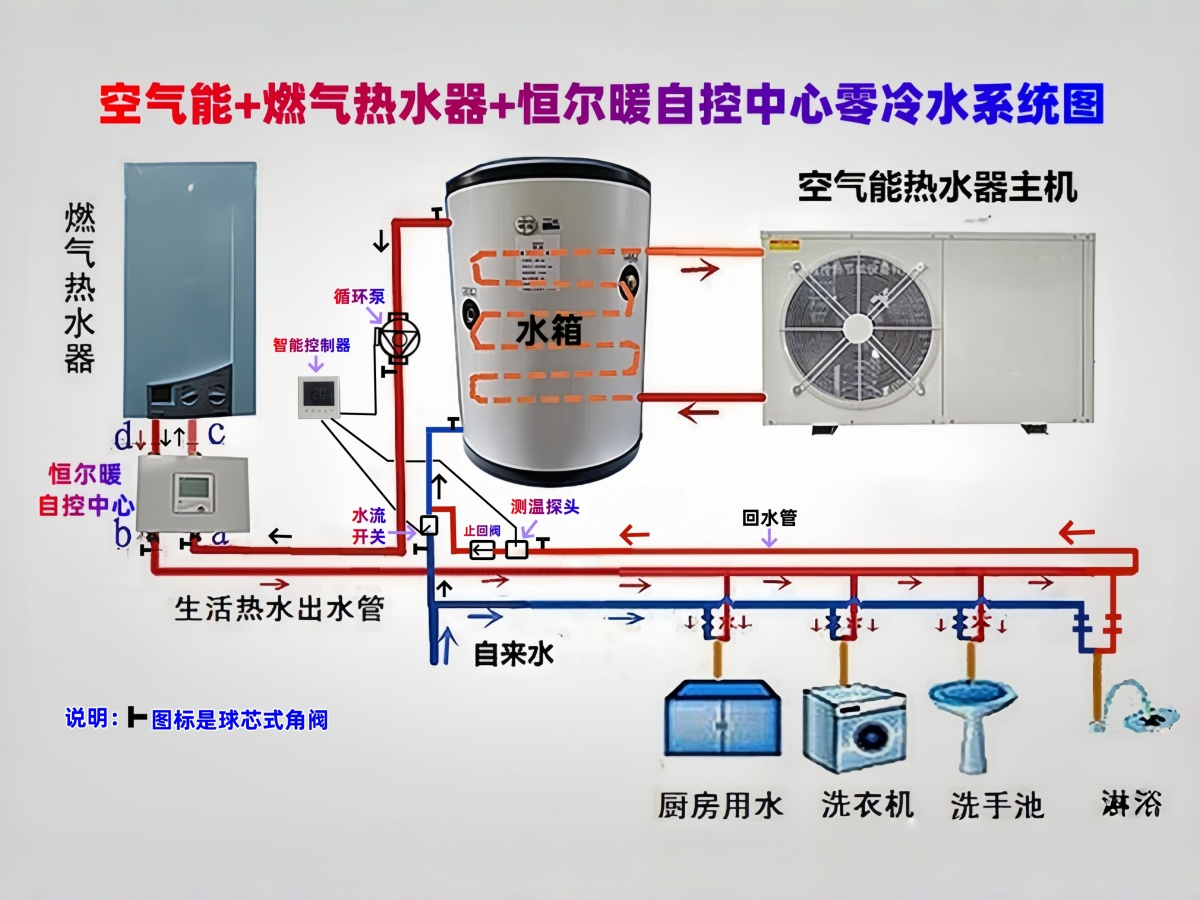

三、系统管道布局与组件安装

管道布置关键要点

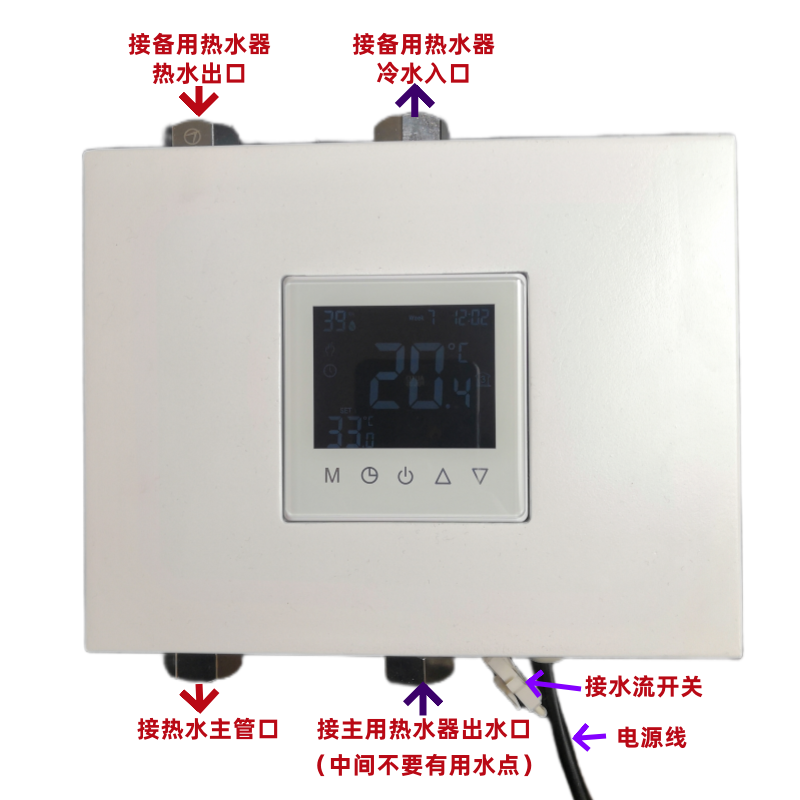

1、空气能水箱到燃气热水器铺设独立专用管道，全程不接用水点，与恒尔暖自控中心对应接口连接；

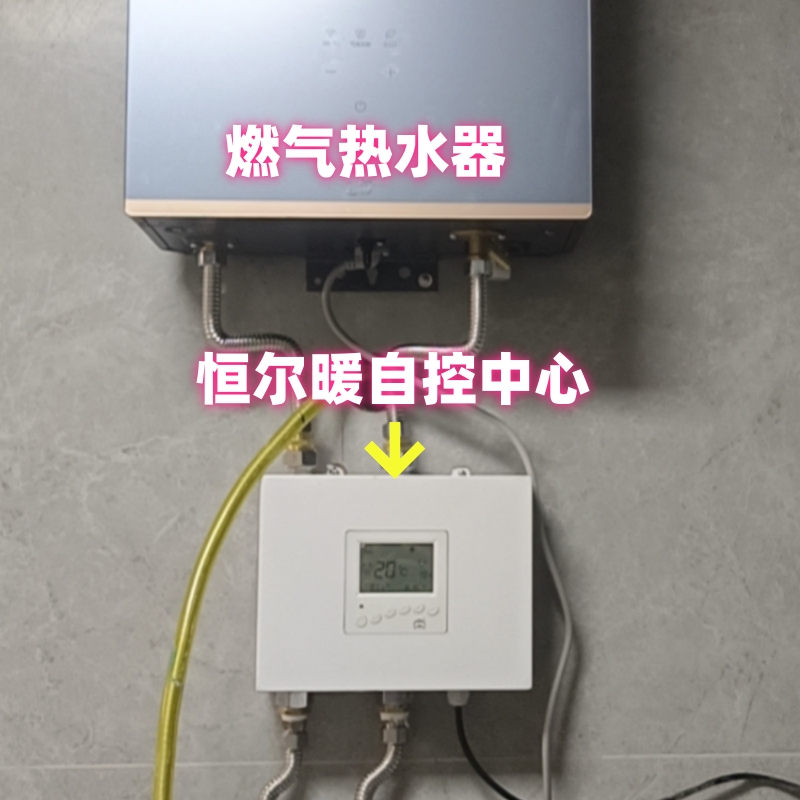

2、自控中心分别对接燃气热水器冷水进口、热水出口，另一侧连接家庭热水主管；

3、热水主管串联所有用水点，末端延伸至水箱处，与自来水管道合并接入水箱，水箱自带回水口可直接连接回水管。

关键组件安装位置

循环泵：安装在空气能水箱出水口，保障循环动力；

测温探头 + 止回阀：安装在回水管三通前端，精准检测回水温度，防止冷水倒流；

水流开关：安装在入户自来水管，监测用水状态；

所有电气组件：统一接入智能控制器，实现自动化联动。

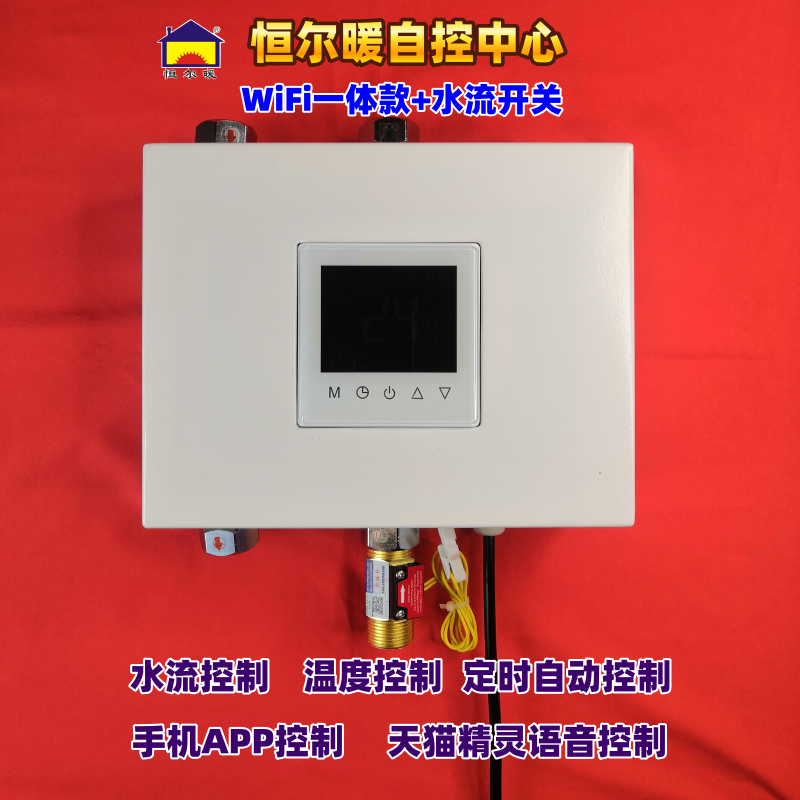

“恒尔暖循环泵智能控制套件”包括以上关键组件：智能控制器、水流点控器、水流开关、测温探头和止回阀，欲详细了解，可点击或复制打开以下链接，进入详情页查看：https://item.taobao.com/item.htm?ft=t&id=679621437224

四、系统运行逻辑与节能优势

自动运行流程

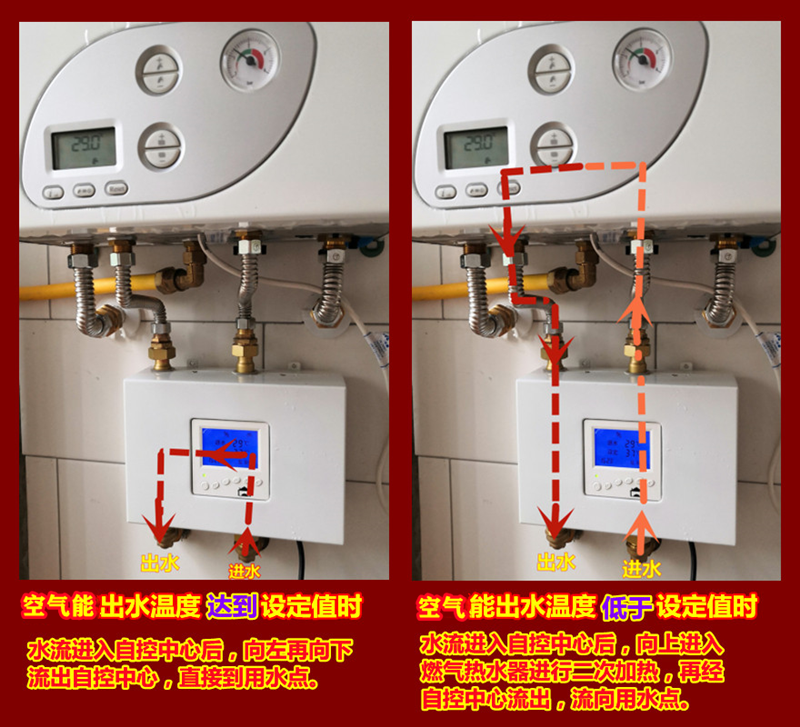

1、循环泵启动预热管道时，自控中心检测空气能出水温度；

2、若水箱水温高于设定阈值，水流直接通过热水主管供应，不经过燃气热水器；

3、若水箱水温低于设定阈值，水流自动导向燃气热水器二次加热，达标后再供应；

4、回水温度达到设定值，循环泵自动停止，完成预热。

系统核心优势

·优先使用空气能热水，燃气热水器仅在水温不足时启动，大幅节省燃气；

·减少燃气热水器启停次数，延长设备使用寿命；

·全程自动运行，无需手动切换，实现真正即开即热。

五、安装调试与参数设置

1. 管道与配件要求

·水箱至燃气热水器的管道尽量缩短，选用耐高温铝塑管或 PP-R 管，外加保温层减少热损；

·止回阀必须按水流方向安装，杜绝冷水倒灌；

·用水支管从主管就近引出，缩短长度避免冷热混合。

2. 核心参数推荐

空气能水温：50-55℃，建议夜间低谷电价时段加热；

自控中心切换温度：40℃（洗浴舒适最低温）；

循环泵启停温度：42℃，比切换温度高 2℃，避免频繁点火；

燃气热水器水温：55-60℃，保障二次加热效率。

3. 运行模式设置

固定用水时段：提前 5-10 分钟定时启动循环泵；

非用水时段：采用水流触发或手机 APP 单次启动，按需预热更节能。

六、常见故障与解决方法

1、循环泵频繁启停

原因：回水管保温差、传感器位置不当、温差设置过小；

解决：加厚保温层、调整传感器位置、扩大启停温差。

2、燃气热水器意外点火

原因：切换温度过高、空气能水温波动、水流开关误触；

解决：降低切换温度、检修空气能感温部件、调整水流开关灵敏度。

3、出水冷热不均

原因：管道积气、支管过长；

解决：最高点装排气阀、优化支管长度与流量。

4、系统能耗偏高

原因：运行模式不合理、设备结垢；

解决：优化循环模式、定期清洗水箱与换热器。

七、日常使用与维护建议

1、定期保养

水质偏硬地区建议装软水机；空气能水箱 1-2 年清洗一次，自控中心每年除垢，燃气热水器每年清理燃烧器积碳。

2、季节性调节

冬季：提高自控中心切换温度至 45℃，让燃气热水器提前介入；夏季：降低切换温度，最大化利用空气能节能。

3、智能化升级

选配带 WiFi 功能的智能控制套件，可通过手机远程控制循环、查看水温、接收报警，远程管理更便捷。

八、总结

空气能 / 太阳能与燃气热水器组合，是家庭热水供应的节能优选方案。通过智能控制设备“恒尔暖自控中心”实现双设备联动，以空气能为循环核心、燃气热水器为辅助加热，既能告别冷水等待，又能降低能耗、保护设备。

实际安装时，需严格遵循管道布局规范，合理设置运行参数，配合定期维护，就能让双热水器循环系统长期稳定运行，打造高效、舒适、节能的家庭热水体验。
